Увођење

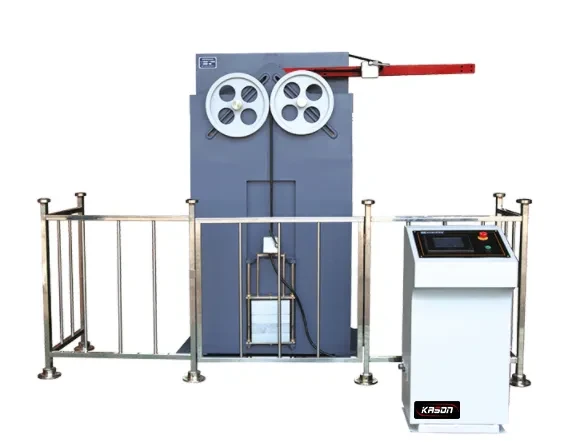

Ова машина се углавном користи за тестирање оптичких каблова за савијање, укључујући тестирање типа и тестирање на фабрику, како би се утврдило могућност оптичких каблова да издрже савијање. Оптички кабл који се контролише микро-рачунаром Поновљена машина за испитивање савијања углавном се састоји од рачунара домаћина и контролне кутије. Главна машина је састављена од оквира, ручице које повезује шипку, вешалица за тежину, заштита, тежине, тежине и точкове савијања (пречници навијања су 150 мм, 200 мм, 200 мм, 300 мм).
Технички параметри
1.БЛИНГ угао: ± 90 степени;
2 Распон подешавања испитивања: 1 ~ 9999;
3. Опсег подешавања рате: 10 ~ 30 пута / минут;
4. Тежина тежине: носач тежине (око 5кг, носач тежине подлеже стварном мерењу), 4 5 кг тежине, 1 1 кг тежине;
5. Напајање: три - фаза четири - жица, 50Хз, 1.5кВ;
6. АМБИЕНТ Температура: 10 степени -40 степени
7. Влажност животне средине: Мање од 80% (без кондензације);
Уградња напајања
Три - фаза четири - жичана кабл повезан је у фабрици. Ако је корисник мора да је поново инсталира, обавезно разликовати живу жицу и приземну жицу. Да бисте спречили несреће, препоручује се да корисници прикључују опрему у приземну жицу.
Опрема је подељена на два дела: Главна машина и електрична контролна кутија. Опрема се не ради глатко. Главна машина и заштитништво су фиксирани на терену са вијцима за проширење. Електрична контролна кутија постављена је на обе стране главне машине.
Након постављања опреме, повежите каблу за напајање и контролу у складу са ознакама и проверите да ли су компоненте опреме лабаве.
Пре употребе, следите електрична упутства, упознајте се са електричним операцијама и тестирајте - покрените опрему. Током суђења, опрема мора осигурати да не постоји ненормална бука, нема заглављавања оквира тежине, не лабављење љуљачке руке, ниво љуљачке руке, број завоја и смер и смер у складу са подешавањима контролних параметара.
Узорак (фибер кабл) уградња
Да бисте инсталирали узорак (оптички кабл), молимо погледајте дијаграм појаве оптичког кабла поновљеног машине за испитивање савијања. Прво, паркирајте руку савијања у положају приказаном на слици и искључите машину да бисте осигурали сигурност. Затим, према радијусу захтјева на савијањем Мандрел, замените точкић савијања (од 150 мм, 200 мм, изаберите један од три точка савијања, 300 мм и 300 мм и инсталирати их на малим осовинама на предњој плочи на нагнутој плочи. Погодно је да узорак оптичког кабла може да прође између два точка савијања); Затим потврдите да се савијање наоколо да ли је фиксна тачка стезаљке оптичке каблове испуњава захтеве за испитивање за савијање ручице савијања. Ако не, узорка (оптички кабл) се може уградити на радијусу савијања од 250 мм. Приликом поправљања оптичког кабла мора проћи кроз стезаљку на савијањем оптичког кабла, два за оптичку стезаљку на савијањем на савијањем точкића и сталак за наношење, прво можете да користите стезаљку на руци за савијање оптичког кабла да бисте стекли један крај оптичког кабла. Након исправљања оптичког кабла, подигните сталак за тежину и користите стезаљку оптичке каблове на сталак за тежину за стезање другог краја оптичког кабла. Стезаљка.
Интерфејс за рад
